結論から言うと、Claudeの構成図作成能力…またまたすごかった！

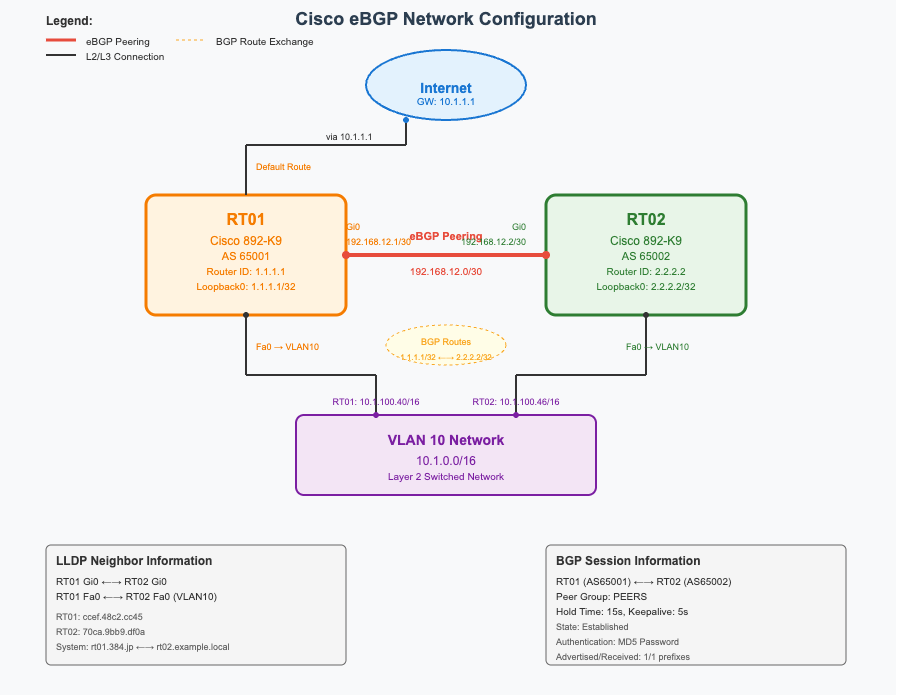

実際、Claudeが作成した構成図

今回は、前回のブログ「Claude のネットワーク構成図作成能力が凄すぎた！Part1」の続編です。今回はAnthropic社が提供しているAIアシスタント「Claude（Sonnet4 Free版）」にBGPの構成図作成をお願いしてみました。

Claude のネットワーク構成図作成能力が凄すぎた！Part1はこちら今回もChatGPTではなく、Anthropic社が提供しているAIアシスタント「Claude（Sonnet4 Free版）」に構成図作成をお願いしてみました。

使用機器と構成

Cisco 890シリーズルータ × 2台
IOSバージョン：15.4(3)M6a
接続：GigabitEthernet0同士を直結
ホスト名：rt01、rt02
BGP AS番号：rt01 → 65001、rt02 → 65002
IPアドレス：192.168.12.1 / 192.168.12.2（/30）
Loopback0：それぞれ 1.1.1.1 / 2.2.2.2 を設定し、BGPで広報

実際に出した指示はこれだけ

ネットワーク構成図をSVG形式で書いて

さらに、以下のようなshowコマンドの出力も添付しました。

添付したshowコマンド

基本IP情報

bash

show ip interface brief
show interfaces
show ip route
show ip route summary

設定確認

bash

show running-config
show running-config interface
show running-config | section interface

BGP情報

bash

show ip bgp summary
show ip bgp neighbors
show ip bgp
show running-config | section router bgp

BGP詳細情報

bash

show ip bgp neighbors [neighbor-ip] advertised-routes
show ip bgp neighbors [neighbor-ip] received-routes
show ip bgp neighbors [neighbor-ip] routes
show ip bgp regexp

LLDP 隣接情報

bash

show lldp neighbors
show lldp neighbors detail

Claudeのすごさを感じた点

ここ重要！showコマンドだけでいけること！
ChatGPTよりも構成を理解して図示する力が高い印象
シンプルな命令だけで整った構成図が出てくる
結果はSVG形式なので、そのままWebページに埋め込めるのも強み

参考（rt01 / rt02)

📘 rt01

hostname rt01

interface Loopback0
 ip address 1.1.1.1 255.255.255.255

interface GigabitEthernet0
 ip address 192.168.12.1 255.255.255.252
 no shutdown

router bgp 65001
 bgp log-neighbor-changes
 neighbor PEERS peer-group
 neighbor PEERS remote-as 65002
 neighbor PEERS password cisco123
 neighbor PEERS timers 5 15
 neighbor PEERS description BGP peer group to downstream routers
 neighbor 192.168.12.2 peer-group PEERS
 network 1.1.1.1 mask 255.255.255.255

ip routing

📗 rt02

hostname rt02

interface Loopback0
 ip address 2.2.2.2 255.255.255.255

interface GigabitEthernet0
 ip address 192.168.12.2 255.255.255.252
 no shutdown

router bgp 65002
 bgp log-neighbor-changes
 neighbor PEERS peer-group
 neighbor PEERS remote-as 65001
 neighbor PEERS password cisco123
 neighbor PEERS timers 5 15
 neighbor PEERS description BGP peer group to upstream routers
 neighbor 192.168.12.1 peer-group PEERS
 network 2.2.2.2 mask 255.255.255.255

ip routing
