今回は、IOSのプロンプト(画面）に表示されるモードについて説明していきます。この記事をご覧になれば、IOSのモードを理解できるようになります。

CiscoのルータやスイッチのIOSには、さまざまなモードがあります。

例えば、下記です。

router01 >

「>」 のところがモードを見分ける上で重要です。router というのは、設定したホスト名です。

> は、ユーザEXEXモードといいます。このモードは、設定変更することができません。他にもいろんなモードがあります。モードによってこの記号が異なるのです。CCNAの試験を受ける方は、どのモードでどういった表示になるか、覚える必要があります。

では、順番に見ていきましょう。

Cisco IOSのEXECモード

EXECモードは、状態を確認したりするモードです。大きく分けて2つあります。ユーザEXECモードと特権EXECモードです。

ユーザEXECモード（ユーザモード）

ユーザEXECモードは、限られたモードです。ユーザモードともいいます。

ルータやスイッチの状態を見る一部のコマンド、ping、telnetなどだけに限られています。冒頭で説明した通り、表示は「>」となります。

普通は、ログインに成功するとこのモードになります。

router01 >

 特権EXECモード（イネーブルモード）

特権EXECモードは、全ての情報を見ることができます。イネーブルモードともいいます。

表示は、「#」です。

特権EXECモードに移動するには、ユーザモードから「enable」コマンドを実行します。

router01 > enable password: ********** router01#←特権モード

コンフィグレーションモード

コンフィグレーションモードは、設定変更をするモードです。

この設定変更するコンフィグレーションモードも呼び方が色々あります。

グローバルコンフィグレーション

装置全体に影響する設定をします。ホスト名やユーザ名などです。

表示は「(config)#」です。

このモードに移動するには、特権EXECモードから「configure terminal」コマンドを実行します。

router01#configure terminal router01(config)#

さまざまなコンフィグレーションモードを知る

コンフィグレーションモードには様々なモードがあります。ここでは代表的な4つをあげます。

基本的に conifg-** となります。**がそのモード名になります。
例えば、config-if　だったら、インターフェイスコンフィグレーションモードです。
モード名と表示名は、覚えた方がいいでしょう。

router01(config)#interface gigabitEthernet0 router01(config-if)#←インターフェースコンフィグレーションモード #インタフェースにIPアドレスを設定するモードrouter01(config)#line vty 0 4 router01(config-line)#←ラインコンフィグレーションモード #VTYやコンソールの設定をするモードrouter01(config)#router rip router01(config-router)#←ルータコンフィグレーションモード #RIPやOSPFなどダイナミックルーティングを設定するモードrouter01(config)#vlan 1 router01(config-vlan)#←Vlan コンフィグレーションモード #Vlanを設定するモード

操作方法のまとめ

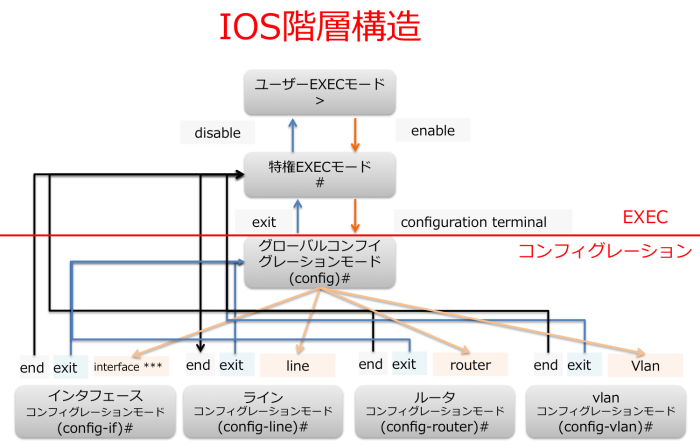

それぞれのモードに行く操作方法を絵にまとめます。

このように見て行くとわかりますが、Cisco の IOSは、階層構造になっていることがわかります。

戻るコマンド

それぞれモードから上の階層に戻る方法は、3つあります。exit、end、disableです。

• exit –> 1つ上の階層に戻る。
• end –> それぞれのコンフィグレーションモードでendをすると、特権EXECモードに一気に戻る。例えば、ルータコンフィグレーションモードからendをすると特権EXECモードに戻る。設定変更が終わった時に使うコマンド
• disable –> 特権EXECモードからユーザEXECモードに戻るコマンドです。

router01 >  router01#configure terminal Enter configuration commands, one per line. End with CNTL/Z. #exit router01(config)#interface vlan1 router01(config-if)#exit router01(config)#←一つ下のグローバルコンフィグレーションモード #end router01(config)#interface vlan1 router01(config-if)#end router01#←特権EXECモードへ一気に戻る router01#disable router01>←ユーザEXECモード

まとめ

今回は、それぞれのモードについて見てきました。モードの意味、表示、入り方、戻り方は覚えておきましょう。

• ユーザEXECモード (>)
• 特権EXECモード(#)
• グローバルコンフィグレーションモード(config)#
  • インタフェースコンフィグレーションモード(config-if)#
  • ラインコンフィグレーションモード(config-line)#
  • ルータコンフィグレーションモード(config-router)#
  • Vlanコンフィグレーションモード(config-vlan)#
• 戻るコマンドは3つ
  • exit 1つ上の階層へ
  • end 各グローバルコンフィグレーションモードから一気に特権EXECモードへ戻る
  • disable 特権EXECモードからユーザEXECモードへ戻る
